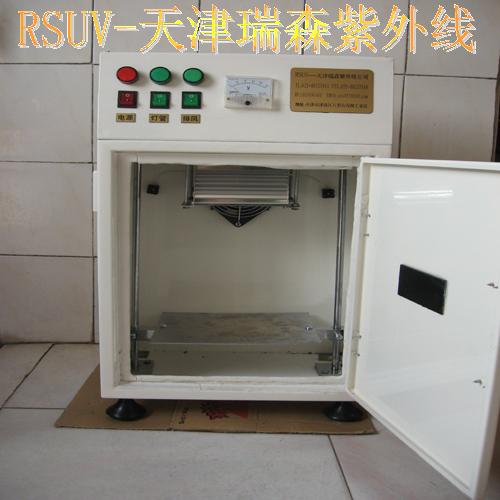

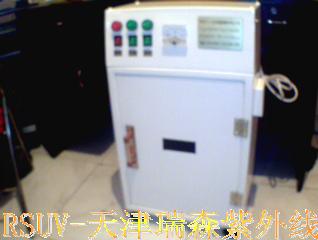

小型箱体式RSUV-400试验固化机

（使用说明）

产品描述：

箱式UV光固化机是用于曝光干燥UV紫外线光固化材料的一种专用小型设备，可固化UV涂料UV光油，UV胶水等UV材料，产品广泛应用于修补，实验，小批量生产，如手机美容UV烤漆固化，精密电子元件曝光干燥等。

使用说明：

1）            按生产厂家规定，安装UV灯管，安装排风铝箔软连接，正确选用交流220v-50hz，家用电源。把设备安置平稳。

2）          开机运作前，可打开箱门，按照自己所需照射高度，适当调节工件升降台的高度，把要实验或者要固化的产品放置平稳，确保产品调节到接受紫外线照射范围的最大量度。

3）          工作程序：A—打开电源开关   B—打开灯管开关  C—打开排风开关；工作结束后，先关掉灯管开关，过几分钟后，再关掉排风开关，最后关掉电源总开关。确保工作完毕后，能更好的排出设备内的热量及产生的臭氧。

设备配置：

1）  韩国进口UV灯管（Hg UV Lamp）, 该灯光谱有效范围在350-450nm之间，主波峰为365nm，功率400w 规格为：65*165mm，数量为1支。

2）  灯罩配置德国进口高效能反射片，聚焦型，其结构特点是，能够将UV光线能量更为集中，光固化效率更高，能更有效地完成生产试验操作。

3）  选用国产400w匹配UV镇流器，其作用是触发器将线路电压提升到超过灯管工作电压时来降低电压，并使该电压保持并符合灯管的正常工作电压之内。

4）  选用国产触发器，通用功率范围大，适用范围广。电压220-380v通用。触发性能可靠。此触发器为电子触发器，具有安装方便，使用寿命长等特点。其作用在于加速灯的启动过程，在触发的一刹那提升电压，使灯在较短的时间内启动。本品具有触发性能高，可靠性能强，体积小，重量轻，使用方便等优点。

5）  选用SF12025AT-220V 微型风扇一个，放置机器背面，此风扇能够及时有效的排出UV灯管产生的热量及臭氧。（并配备铝箔软连接4米，固定卡箍一个）

6）  选用国产电路电器：15A起动开关 3 个 ，指示灯 3 个，交流电压显示表 1 个。

7）  机器正面配置透视窗，能够在UV灯管点亮的时候，观察向体内的工作情况。

8）  设备两侧配有隐形进气孔，能够更好的使空气流通。

注意事项：1）做好产品接地保护 2）选好工作电源 3）箱内空气排出室外 4）正确操作

天津瑞森紫外线公司

制    成：王春泉        （代  理）      审     核              （科  长）

最终确认：              （总经理）

天津瑞森紫外线公司—总经理：杨宝森  代表公司全体同仁，向新老客户致意！
